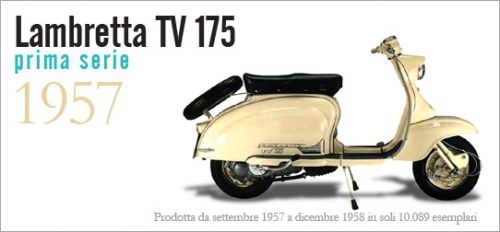

Lambretta TV 175 1 Serie
Primissima versione Settembre 1957 - Aprile 1958

Particolari di identificazione 175 TV:

Prima versione fino Aprile 1958

Frontale con griglia claxon fissa, cuscinetto a sfere albero motore lato volano.

COLORI sistema Lechler: Avorio 8028.

Schema colorazione:

Tutta dello stesso colore Avorio compreso gli ammortizzatori anteriori e posteriori. Il parafango posteriore, la calotta del cilindro, i lati inferiori delle pedane passeggero e della pedana centrale, i lati interni dei cofani laterali sono verniciati in antirombo nero e successivamente nel colore della carrozzeria.

Dati di manutenzione:

Miscela 175 TV 6% - candela filetto lungo 225/240 scala Bosch Olio motore: 175TV SAE 30 1.000 cc, Carburatore (175TV) MA23BS5 getto max 105 getto min. 40 valvola 70 Anticipo accensione 175 TV 26°-28° 32-33 mm sulla circonferenza del volano.

Accessori

Accessori Lambretta Contachilometri e varie

Carrozzeria

Metallo Plastica Scritte Selle Serrature

Comandi

Comandi Lambretta Dadi - Viti - Bulloni Guaine e morsetti Leve e minuteria Manopole

Elettricità

Fari, claxon e interruttori Impianti e protezioni Lambretta Milano Volano magnete

Motore

Carburatori, filtri e rubinetti Casa Performance Motore

Telaio

Cavalletti Ruote Sospensioni Vernici

TAVOLA II - MANOVELLISMO

1	15012130	M 6/10	Pistone dm. 70	Visualizza Prodotto
1	15012110	M 6/6	Pistone dm. 60,6	Visualizza Prodotto
1	15012100	M 6/4	Pistone dm. 60,4	Visualizza Prodotto
1	15012090	M 6/2	Pistone dm. 60,2	Visualizza Prodotto
1	15012120	M 6/8	Pistone dm. 60,8	Visualizza Prodotto
1	15012080	M 6	Pistone dm. 60	Visualizza Prodotto
2	15012028	F 60/6	Segmento elastico per pistone dm. 60,6 mm. 2,5	Visualizza Prodotto
2	19012008	433	Guarnizione di tenuta (kit paraoli Art. M 114)	Visualizza Prodotto
2	15012025	F 60	Segmento elastico per pistone dm. 60 mm. 2,5	Visualizza Prodotto
2	15012026	F 60/2	Segmento elastico per pistone dm. 60,2 mm. 2,5	Visualizza Prodotto
2	15012027	F 60/4	Segmento elastico per pistone dm. 60,4 mm. 2,5	Visualizza Prodotto
2	15012030	F 60/8	Segmento elastico per pistone dm. 60,8 mm. 2,5	Visualizza Prodotto
2	15012031	F 61	Segmento elastico per pistone dm. 61 mm. 2,5	Visualizza Prodotto
3	15012024	M 17/D	Spinotto per pistone dm. 16,1	Visualizza Prodotto
3	15012031		Spinotto per pistone dm. 16,1	Visualizza Prodotto
3	15012032		Spinotto per pistone dm. 16,2	Visualizza Prodotto
4	73250016.	M 18	Anello elastico	Visualizza Prodotto
5	15012005	245	Bronzina	Visualizza Prodotto
6	15012040	M 147	Albero motore completo + fig. 20	Visualizza Prodotto
7	74850405	B 176	Chiavetta	Visualizza Prodotto
8	15012014		Flangia bloccaggio cuscinetto albero motore	Visualizza Prodotto
9	71300618	7	Vite fissaggio flangia	Visualizza Prodotto
10	15012011	M 225	Cuscinetto	Visualizza Prodotto
11	15012012		Rosetta di spallamento	Visualizza Prodotto
12	73250052	252	Anello elastico	Visualizza Prodotto
13	15012013	422	Anello di tenuta (kit paraoli Art. M 112)	Visualizza Prodotto
13	15012013	M 112	Kit paraoli e OR motore (Tav.2 fig.13 - 18, Tav.4 fig. 12 - 103)	Visualizza Prodotto
14	73170150	B 314	Rondella elastica	Visualizza Prodotto
15	15017002	B 359	Dado bloccaggio volano magnete (40110312)	Visualizza Prodotto
16	15012015	M 211	Cuscinetto	Visualizza Prodotto
17	15012016		Rosetta di spallamento	Visualizza Prodotto
18	15012017	429	Anello di tenuta (kit paraoli Art. M 112)	Visualizza Prodotto
19	73250045	256	Anello elastico	Visualizza Prodotto
20	.	M 30	Biella completa	Visualizza Prodotto

TAVOLA I - CARTER - MOTORE - CILINDRO

1	15011004		Testina cilindro motore	Visualizza Prodotto
2	15011005	1021	Guarnizione (Kit guarnizioni Art. M 171)	Visualizza Prodotto
3	15011010		Cilindro motore	Visualizza Prodotto
4	19010007	B 304	Colonnetta	Visualizza Prodotto
5	150110019	B 67	Dado	Visualizza Prodotto
6	83100008	B 87	Rondella elastica	Visualizza Prodotto
7	19011009	B 107	Dado	Visualizza Prodotto
8	19011009	B 107	Dado	Visualizza Prodotto
9	83100007	B 89	Rondella elastica	Visualizza Prodotto
10	70000725	B 335	Prigioniero	Visualizza Prodotto
11	15010006	1020	Guarnizione (Kit guarnizioni Art. M 171)	Visualizza Prodotto
12	15011009	B 336	Prigioniero	Visualizza Prodotto
13	15010043	B 337	Dado	Visualizza Prodotto
14	15010053		Rosetta (fino alla macchina motore n.1410)	Visualizza Prodotto
14	74400435		Copiglia (dalla macchina motore n.1411)	Visualizza Prodotto
15	15010020	T 94/B	Silentbloc	Visualizza Prodotto
16	15010028	B 338	Cono	Visualizza Prodotto
17	15010060	T 274	Tampone	Visualizza Prodotto
18	15010030	T 279	Silentbloc	Visualizza Prodotto
19	15010044	B 339	Perno	Visualizza Prodotto
20	15010021		Prigioniero	Visualizza Prodotto
21	15010023		Prigioniero	Visualizza Prodotto
22	15010024		Prigioniero	Visualizza Prodotto
23	1501003	1022	Guarnizione (Kit guarnizioni Art. M 171)	Visualizza Prodotto
23	1501003	M 171	Kit guarnizioni motore 175 TV (Tav. 1 fig.11 - 23, 3xfig.29, Tav.2 fig.17, Tav.5 fig.99 - 32, Tav.11 fig.2 - 33)	Visualizza Prodotto
24	15010017		Bussola	Visualizza Prodotto
25	83100006	B 88	Rondella elastica	Visualizza Prodotto
26	72000006	B 68	Dado	Visualizza Prodotto
27	15010100		Coperchio carter motore	Visualizza Prodotto
28	15041024	C 69	Tampone	Visualizza Prodotto
29	86011622	511	Guarnizione (Kit guarnizioni Art. M 171)	Visualizza Prodotto
30	85800216	B 102	Tappo	Visualizza Prodotto
31	83100006	B 88	Rondella elastica	Visualizza Prodotto
32	15010008		Bussola	Visualizza Prodotto
33	15010018		Bussola	Visualizza Prodotto
34	15058002		Distanziale	Visualizza Prodotto
35	15058001		Bullone	Visualizza Prodotto
36	15058003	186	Rondella	Visualizza Prodotto
37	83100012	176	Rondella elastica	Visualizza Prodotto
38	72040012	131	Dado	Visualizza Prodotto
39	15041014		Rosetta	Visualizza Prodotto
40	15010013		Bussola	Visualizza Prodotto
41	15010011		Tampone	Visualizza Prodotto
42	15010090	B 104	Sfiatatoio	Visualizza Prodotto
43	15010026		Prigioniero	Visualizza Prodotto
44	15010025		Prigioniero	Visualizza Prodotto
45	15010016		Bussola	Visualizza Prodotto
46	15010019		Prigioniero	Visualizza Prodotto
47	15010040		Carter motore	Visualizza Prodotto
48	15010022		Prigioniero	Visualizza Prodotto
49	15010027		Perno	Visualizza Prodotto
50	83100008	B 87	Rondella elastica	Visualizza Prodotto

TAVOLA III - FRIZIONE

1	15022001		Leva esterna comando frizione	Visualizza Prodotto
2	73260012	242	Anello elastico di spallamento	Visualizza Prodotto
3	15022003		Molla per richiamo leva frizione	Visualizza Prodotto
4	15022002		Rosetta di spallamento	Visualizza Prodotto
5	15021006		Guarnizione per albero	Visualizza Prodotto
6	15021005		Alberino per leva di comando	Visualizza Prodotto
7	83011201		Rosetta piana	Visualizza Prodotto
8	15021004		Leva interna per comando frizione	Visualizza Prodotto
9	73260006		Anello elastico	Visualizza Prodotto
10	15021002		Asta per comando frizione	Visualizza Prodotto
11	78920732		Sfera per comando frizione	Visualizza Prodotto
12	15020018		Dado per albero tamburo frizione	Visualizza Prodotto
13	15020021		Rosetta di sicurezza	Visualizza Prodotto
14	15020017	M 203	Cuscinetto	Visualizza Prodotto
15	15020025	53	Vite	Visualizza Prodotto
16	83100006	B 88	Rondella elastica	Visualizza Prodotto
17	15020015		Supporto albero frizione e pignone catena	Visualizza Prodotto
18	15041010	M 138	Catena 80 passi (Everest Italia)	Visualizza Prodotto
19	15041001		Pignone per catena	Visualizza Prodotto
20	15020014	M 218	Cuscinetto	Visualizza Prodotto
21	73250047	257	Anello elastico	Visualizza Prodotto
22	15020013		Flangia supporto albero frizione	Visualizza Prodotto
23	15010034		Vite fissaggio flangia supporto albero motore	Visualizza Prodotto
24	19021010	317	Cuscinetto reggispinta	Visualizza Prodotto
25	15021001	M 318	Asta comando frizione	Visualizza Prodotto
26	15020012		Albero tamburo frizione	Visualizza Prodotto
27	15020010	M 127	Kit 2 Dischi frizione ( Surflex )	Visualizza Prodotto
28	15020007		Disco conduttore per frizione	Visualizza Prodotto
29	15020006		Disco conduttore con denti di tenuta campana frizione	Visualizza Prodotto
30	15020022		Anello elastico per frizione	Visualizza Prodotto
31	15020008		Disco di comando	Visualizza Prodotto
32	15020009		Anello reggispinta e portadisco comando frizione	Visualizza Prodotto
33	83120020	159	Rondella elastica	Visualizza Prodotto
34	15020004	892	Dado	Visualizza Prodotto
35	73260035		Anello elastico di spallamento disco di comando	Visualizza Prodotto
36	15020001		Campana scanalata per dischi frizione	Visualizza Prodotto
37	15020002	M 319	Scodellino molle	Visualizza Prodotto
38	15020003	M 314	Molla per dischi frizione	Visualizza Prodotto
39	15020005		Guarnizione per campana frizione	Visualizza Prodotto

TAVOLA IV - CAMBIO AVVIAMENTO

1	15041032		Leva avviamento motore	Visualizza Prodotto
2	73260020	246	Anello elastico	Visualizza Prodotto
3	15041070	M 321	Coperchio molla avviamento	Visualizza Prodotto
4	15041017	M 322	Molla avviamento	Visualizza Prodotto
5	15041035		Coperchio per scatola protezione molla	Visualizza Prodotto
6	8312006	172	Rondella elastica	Visualizza Prodotto
7	72030006	B 68	Dado	Visualizza Prodotto
8	15041033	C 62/B	Protezione leva avviamento	Visualizza Prodotto
9	72030007	B 155	Dado	Visualizza Prodotto
10	83100007	173	Rondella elastica	Visualizza Prodotto
11	70300740	43	Vite	Visualizza Prodotto
12	15010009	407	Anello di tenuta (20 x 30 x 5)	Visualizza Prodotto
13	15041015		Rosetta di spallamento per albero trasmissione	Visualizza Prodotto
14	15041016		Rosetta di spallamento innesto e avviamento	Visualizza Prodotto
15	15041008		Alberino di trasmissione e avviamento	Visualizza Prodotto
16	15041040	M 226	Gabbia a rullini	Visualizza Prodotto
17	15041014		Rosetta di spallamento)	Visualizza Prodotto
18	15030001		Albero primario cambio	Visualizza Prodotto
19	15041013		Molla per freno innesto	Visualizza Prodotto
19	15041036		Molla supplementare per freno innesto	Visualizza Prodotto
20	15041012		Innesto con profilo scanalato elicoidale	Visualizza Prodotto
21	15041023		Molla per innesto avviamento	Visualizza Prodotto
22	15041011		Bussola per ingranaggio avviamento	Visualizza Prodotto
23	15041030		Ingranaggio avviamento con bussola a fig. 22	Visualizza Prodotto
24	15030027		Barra di trsmissione per albero	Visualizza Prodotto
25	73260022	258	Anello elastico di spallamento	Visualizza Prodotto
26	15010110		Flangia supporto albero primario	Visualizza Prodotto
27	15010032		Bussola di riferimento	Visualizza Prodotto
28	15010014		Bussola per supporto	Visualizza Prodotto
29	15020014	M 218	Cuscinetto	Visualizza Prodotto
30	73250047	259	Anello elastico di spallamento	Visualizza Prodotto
31	15030002		Ingranaggio condotto su albero primario	Visualizza Prodotto
32	.15030003		Rosetta di sicurezza su albero primario	Visualizza Prodotto
33	.15030004	894	Dado	Visualizza Prodotto
34	.15041029		Ghiera bloccaggio per limitatore di coppia (vedi 15041020)	Visualizza Prodotto
35	15041027		Molla a tazza per limitatore di coppia (vedi 15041020)	Visualizza Prodotto
36	.15041026		Disco condotto frizione per limitatore di coppia (vedi 15041020)	Visualizza Prodotto
37	.15041060		Disco frizione completo per limitatore di coppia (vedi 15041020)	Visualizza Prodotto
38	75323512		Ribattino per fissaggio disco frizione (vedi 15041020)	Visualizza Prodotto
39	15041002		Corona dentata per catena (vedi 15041020)	Visualizza Prodotto
40	15041003		Ingranaggio con disco per limitatore di coppia (vedi 15041020)	Visualizza Prodotto
41	15041020		Limitatore di coppia composto dai particolari a fig. 34 - 34 - 36 - 37 - 38 - 39 - 40	Visualizza Prodotto
42	15031004		Distanziale per gabbia a rullini	Visualizza Prodotto
43	73260010		Anello elasticodi spallamento	Visualizza Prodotto
44	15031012		rosetta di spallamento	Visualizza Prodotto
45	15031005		Leva inerna comando cambio	Visualizza Prodotto
46	15031006		Ponticello innesto marce	Visualizza Prodotto
47	15031007		Bussola per ponticello innesto marce	Visualizza Prodotto
48	73260005	250	Anello elastico	Visualizza Prodotto
49	15031011		Distanziale per alberino comando cambio	Visualizza Prodotto
50	15031016		Guarnizione per bussola	Visualizza Prodotto
51	15031009		Bussola per alberino	Visualizza Prodotto
52	15031013	456	Anello di tenuta	Visualizza Prodotto
53	15031014		Rosetta per tenuta guarnizione su alberino cambio	Visualizza Prodotto
54	15031008		Alberino per levetta comando cambio	Visualizza Prodotto
55	15032016		Piastrina di fissaggio comando cambio	Visualizza Prodotto
56	15032003		Leva doppia per comando cambio	Visualizza Prodotto
57	83120008		Rosetta elastica dentellata	Visualizza Prodotto
58	72060008		Dado per fissaggio leva doppia comando cambio	Visualizza Prodotto
59	15032070		morsetto attacco cavi di comando	Visualizza Prodotto
60	74401522	110	Copiglia per arresto piastrina	Visualizza Prodotto
61	73030043		Rosetta piana per copiglia di arresto	Visualizza Prodotto
62	15032006		Piasrtina fissaggio cavo cambio	Visualizza Prodotto
63	70360508	30	Vite fissaggio cavo cambio	Visualizza Prodotto
64	83120005	171	Rondella elastica	Visualizza Prodotto
65	70300632	52	Vite	Visualizza Prodotto
66	83120006	172	Ranella elastica	Visualizza Prodotto
67	8333100006		Rosetta elastica speciale per viti fissaggio supporto	Visualizza Prodotto
68	15032015		Supporto per regolazione comando cambio	Visualizza Prodotto
69	15032020		Piastrina con pernetto per leva doppia comando cambio	Visualizza Prodotto
70	70360616	62	Vite	Visualizza Prodotto
71	83120006	172	Rondella elastica	Visualizza Prodotto
72	73260018	245	Anello elastico	Visualizza Prodotto
73	15031004		Piattello tenuta corsoi innesto marce	Visualizza Prodotto
74	15031001		Astina per innesto marce (fino alla macchina motore n. 1974)	Visualizza Prodotto
74	15031017		Astina per innesto marce (dalla macchina motore n. 1975)	Visualizza Prodotto
75	15031002		Corsoio innesto marce (fino alla macchina motore n. 1974)	Visualizza Prodotto
75	15031018		Corsoio innesto marce (dalla macchina motore n. 1975)	Visualizza Prodotto
76	15031003		Rullo per corsoio innesto marce (fino alla macchina motore n. 1974)	Visualizza Prodotto
76	15031019		Sfera speciale per corsoio innesto marce (fino alla macchina motore n. 1975)	Visualizza Prodotto
77	73260044	238	Anello elastico	Visualizza Prodotto
78	15030017		Rosetta spallamento rullini sul secondario	Visualizza Prodotto
79	15030028		Rosetta di rasamento sul secondario	Visualizza Prodotto
80	15030016		Anello porta-rullini su albero secondario	Visualizza Prodotto
81	15030020	M 227	Gabbia a rullini per albero secondario	Visualizza Prodotto
82	15010031		Anello elastico per bussola esterna rullini	Visualizza Prodotto
83	15010012		Bussola esterna per rullini	Visualizza Prodotto
84	70360610	37	Vite fissaggio piastrina bloccaggio bussola cambio	Visualizza Prodotto
85	72000007	124	Dado per prigionieri	Visualizza Prodotto
86	15030026		Piastrina bloccaggio bussola esterna rullini	Visualizza Prodotto
87	83100007		Rosetta elastica speciale per dadi fissaggio flangia	Visualizza Prodotto
88	83120007	173	Ranella elastica	Visualizza Prodotto
89	15030012		Infranaggio 1° Velocità sul secondario	Visualizza Prodotto
90	15030013		Infranaggio 2° Velocità sul secondario	Visualizza Prodotto
91	15030014		Infranaggio 3° Velocità sul secondario	Visualizza Prodotto
92	15030015		Infranaggio 4° Velocità sul secondario	Visualizza Prodotto
93	15030011		Albero secondario cambio	Visualizza Prodotto
94	15031015		Molla per selettore cambio	Visualizza Prodotto
95	78920732		Sfera per selettore innesto marce	Visualizza Prodotto
96	72060006		Dado per prigionierifissaggio flangia	Visualizza Prodotto
97	83120006		Rosetta elastica dentellata per dadi fissaggio flangia	Visualizza Prodotto
98	15030025		Flangia bloccaggio cuscinetto albero secondario	Visualizza Prodotto
99	15012015	M 211	Cuscinetto per albero secondario e ruota posteriore (07060165)	Visualizza Prodotto
100	73250052		Anello elastico di spallamento	Visualizza Prodotto
101	15030023		Rosetta di guarnizione cuscinetto albero secondario	Visualizza Prodotto
102	15030021		Distanziale bloccaggio cuscinetto sul secondario (31 x 52 x 7)	Visualizza Prodotto
103	15030024	427	Anello di tenuta (kit paraoli Art. M 112)	Visualizza Prodotto
104	15030022		Rosetta parapolvere per albero secondario	Visualizza Prodotto
105	15030019		Rosetta di sicurezza per dado bloccaggio cuscinetto	Visualizza Prodotto
106	15030018	B 360	Dado per bloccaggio cuscinetto per albero secondario e ruota posteriore	Visualizza Prodotto

TAVOLA IX - RUOTE E FRENI

1	15044036	T 178	Copertura Michelin S83 (3,50	Visualizza Prodotto
2	15044037	T 183	Camera d’aria Michelin (3,50	Visualizza Prodotto
3	87020006	B 132	Ingrassatore	Visualizza Prodotto
4	73260014	243	Anello elastico (Kit Art. M 114)	Visualizza Prodotto
5	15059019		Leva comando freno posteriore	Visualizza Prodotto
6	15045008		Rosetta di spallamento per gamma comando ceppi ruota anteriore	Visualizza Prodotto
7	15045009	468	Anello di tenuta (Kit Art. M 114)	Visualizza Prodotto
8	15045006		Rosetta per gamma comando ceppi ruota anteriore	Visualizza Prodotto
9	15045040		Gamma con rosetta comando ceppi ruota posteriore	Visualizza Prodotto
10	15044023	T 252	Molla ceppi	Visualizza Prodotto
11	15045030		Ceppo freno posteriore	Visualizza Prodotto
12	15044038		Chiodino (Art. T 143)	Visualizza Prodotto
13	15044024		Guarnizione per ceppi (Art. T 143)	Visualizza Prodotto
14	73260012	242	Anello elastico (Kit Art. T 254)	Visualizza Prodotto
15	15045003		Piastina di collegamento ceppi (Kit Art. T 254)	Visualizza Prodotto
16	15044002	B 333	Prigioniero per Tamburo anteriore	Visualizza Prodotto
16	19044002	B 91	Prigioniero a doppio filetto	Visualizza Prodotto
17	83120008	B 87	Rondella elastica	Visualizza Prodotto
18	15044110	B 96/X	Dado Inox (ch. 14)	Visualizza Prodotto
18	15044110	B 96	Dado fissaggio cerchioni al mozzo ruota (ch. 14)	Visualizza Prodotto
19	19045140		Mozzo per ruota posteriore con prigionieri	Visualizza Prodotto
20	73170170		Rosetta elastica dado di bloccaggio ruota Posteriore (Fino al motore N.1457)	Visualizza Prodotto
20	83100016		Rosetta elastica dado di bloccaggio ruota Posteriore (Dal motore N.1458)	Visualizza Prodotto
21	19045060	B 85	Dado per bloccaggio ruota posteriore (fino al motore N.1457)	Visualizza Prodotto
21	19045060	B 85/X	Dado inox per bloccaggio ruota posteriore (dal motore N.1458)	Visualizza Prodotto
22	83120005		Rosetta elastica dentellata per vite frenatura dado bloccaggio (Fino al motore N.1457)	Visualizza Prodotto
23	150450045		Vite per frenatura dado bloccaggio (Fino al motore N.1457)	Visualizza Prodotto
24	15044070	B 84/X	Dado Inox per fissaggio ruota anteriore	Visualizza Prodotto
24	15044070	B 84	Dado per fissaggio ruota anteriore	Visualizza Prodotto
25	15044014	B 118	Rondella	Visualizza Prodotto
26	15044004	B 144	Perno ruota anteriore	Visualizza Prodotto
27	15044015	822	Prigioniero per disco prta ceppi	Visualizza Prodotto
29	15044019	192	Rondella per gamma freno anteriore	Visualizza Prodotto
30	15044018	189	Rondella di spallamento per gamma	Visualizza Prodotto
31	15044050	T 258	Camma comando ceppi freno anteriore	Visualizza Prodotto
32	00611044	A 324	Bussola tachimetro	Visualizza Prodotto
33	15044080		Disco portaceppi freno ruota anteriore	Visualizza Prodotto
34	15044007	820	Distanziale DX per perno ruota anteriore	Visualizza Prodotto
35	15044011	T 120	Anello di tenuta (17 x 32 x 7) (Kit Art.M 114)	Visualizza Prodotto
36	15044005	M 202	Cuscinetto a sfere	Visualizza Prodotto
37	15044032		Rosetta di spallamento per pignone rinvio	Visualizza Prodotto
38	15044039	A 8	Rinvio tachimetro (Nylon)	Visualizza Prodotto
38	15044029		Pignone elicoidale per rinvio comanto tachimetro (fino al motore 1250)	Visualizza Prodotto
38	15044042		Pignone elicoidale per rinvio comanto tachimetro (dal motore 1251)	Visualizza Prodotto
39	15044022	693	Piastina di collegamento ceppi (Kit Art. T 254)	Visualizza Prodotto
40	15044028	T 123	Anello di tenuta	Visualizza Prodotto
41	15044026		Bussola per guarnizione di tenuta mozzo ruota anteriore (fino al motore N.1250)	Visualizza Prodotto
41	15044041	863	Bussola per guarnizione di tenuta mozzo ruota anteriore (dal motore N.1250)	Visualizza Prodotto
42	15044027		Rosetta per guarnizione	Visualizza Prodotto
43	15044040	T 143	Ceppo (coppia) completo di guarnizione	Visualizza Prodotto
44	15044130		Mozzo ruota anteriore	Visualizza Prodotto
44	19944160	T 259	Mozzo ruota anteriore con Fig. 16	Visualizza Prodotto
45	15044025		Ruota elicoidale per rinvio comanto tachimetro (fino al motore 1250)	Visualizza Prodotto
45	15044039		Ruota elicoidale per rinvio comanto tachimetro (dal motore 1251)	Visualizza Prodotto
46	15044006	821	Distanziale per cuscinetti ruota anteriore	Visualizza Prodotto
47	73250032	251	Anello elastico	Visualizza Prodotto
48	87020008	B 133	Ingrassatore	Visualizza Prodotto
49	15044060	A 192	Cerchione DX cromato	Visualizza Prodotto
50	15044008	821	Distanziale SX per ruota anteriore	Visualizza Prodotto
51	72070012	B 150	Dado per perno ruota ateriore	Visualizza Prodotto
52	15044034	A 192	Cerchione SX cromato	Visualizza Prodotto
52	15044034	A 192	Cerchione completo cromato	Visualizza Prodotto
53	15044100	B 95	Dado per unione cerchioni (ch. 14)	Visualizza Prodotto
53	15044100	B 95/X	Dado Inox per unione cerchioni (ch. 14)	Visualizza Prodotto

TAVOLA V - ALIMENTAZIONE E SCARICO

1	15070010		Serbatoio	Visualizza Prodotto
2	15070040	C 296	Tappo	Visualizza Prodotto
3	19070011	C 297	Fascia + fig. 4 - 5 - 6	Visualizza Prodotto
3	15070012	874	Guarnizione fasce serbatoio (feltro)	Visualizza Prodotto
4	15070015	809	Vite (Art. C 297)	Visualizza Prodotto
5	15070013	835	Cilindretto (Art. C 297)	Visualizza Prodotto
6	15070014	836	Cilindretto (Art. C 297)	Visualizza Prodotto
7	70360516	14	Vite (Art. C 280)	Visualizza Prodotto
8	15016005	B 280	Fascetta con vite + fig. 7 - 9 - 10	Visualizza Prodotto
9	73170053	711	Rondella elastica (Art. C 280)	Visualizza Prodotto
10	72000005	122	Dado (Art. C 280)	Visualizza Prodotto
11	15016060		Condotto di aspirazione	Visualizza Prodotto
12	19016080	B 264	Fascetta con vite a fig.13	Visualizza Prodotto
13	70910420	23	Vite	Visualizza Prodotto
14	15016013	B 22	Soffietto elastico	Visualizza Prodotto
15	19016100	B 274	Fascetta con vite	Visualizza Prodotto
16	00412210		Cuffia	Visualizza Prodotto
17	00412211		Vite fissaggio cuffia al fondello	Visualizza Prodotto
18	00412212		Vite fissaggio calotta porta membrana	Visualizza Prodotto
19	00412213	B 23	Membrana filtro aria	Visualizza Prodotto
20	00412214		Calotta	Visualizza Prodotto
21	00412215		Gabbia esterna	Visualizza Prodotto
22	00412216		Gabbia interna	Visualizza Prodotto
23	00412217		Massa filtrante	Visualizza Prodotto
24	00412218		Distanziale per massa filtrante	Visualizza Prodotto
25	00412219		Guarnizione per cuffia	Visualizza Prodotto
26	00412220		Fondello	Visualizza Prodotto
27	00412231		Vite serraggio morsetto	Visualizza Prodotto
28	00412221		Levetta con astina comando rubinetto	Visualizza Prodotto
29	15071004	811	Tubazione	Visualizza Prodotto
30	00412187	895	Spinetta elastica	Visualizza Prodotto
31	15071005		Tubo flessibile fra rubinetto e tubo di sfiato	Visualizza Prodotto
32	15011008		Spessore per pipa attacco carburatore	Visualizza Prodotto
33	15011016		Pipa attacco carburatore	Visualizza Prodotto
34	15015010	L 151	Cavo starter completo (Kit guaine e cavi Art. L 107)	Visualizza Prodotto
35	15015015		Dado per fissaggio comando (Art. B 26)	Visualizza Prodotto
36	83120016		Rondella elastica per dado fissaggio (Art. B 26)	Visualizza Prodotto
37	15015040		Bussola guida astina (Art. B 26)	Visualizza Prodotto
38	15015020	B 26	Levetta completa + fig. 35 - 36 - 37	Visualizza Prodotto
39	15050053	B 55	Presa d’aria in gomma	Visualizza Prodotto
40	15050034	B 86	Molla fissaggio B 55	Visualizza Prodotto
41	00412188	D 212	Perno per bilancere	Visualizza Prodotto
42	00412189	D 213	Bilancere comado gas	Visualizza Prodotto
43	00412333	D 196	Coperchio	Visualizza Prodotto
44	73170043	170	Rondella elastica	Visualizza Prodotto
45	00412049	D 163	Dado	Visualizza Prodotto
46	00412191	D 171	Molla	Visualizza Prodotto
47	00412192	D 170	Vite	Visualizza Prodotto
48	00412193	D160	Vite	Visualizza Prodotto
49	00412001	D 202	Ancorina per spillo conico	Visualizza Prodotto
50	00412148	D 175	Vite con dado	Visualizza Prodotto
51	00412054		Controdado	Visualizza Prodotto
52	00412181	D 174	Tappo starter	Visualizza Prodotto
53	00412182	D 177	Molla	Visualizza Prodotto
54	00412140	D 178	Valvola starter	Visualizza Prodotto
55	00412194	D 198	Spillo conico E15	Visualizza Prodotto
56	00412195	D 206	Vite guidavalvola	Visualizza Prodotto
57	00412249	D 203	Vite	Visualizza Prodotto
58	00412232	D 204	Molla	Visualizza Prodotto
59	00412236		Rondella distanziale	Visualizza Prodotto
60	00412235	D 208	Riduzione isolante	Visualizza Prodotto
61	00412234	D 180	Vite	Visualizza Prodotto
62	00412196	D 189	Morsetto	Visualizza Prodotto
63	00412126	505	Guarnizione tappo (Kit Art. B 27/B)	Visualizza Prodotto
63	00412126	B 27/B	Kit guarnizioni carburatore a fig. Tav.5 fig.63 - 65 - 74 - 77 - 84 - 69	Visualizza Prodotto
64	004012208	D 3	Getto starter da 60	Visualizza Prodotto
65	00412006	504	Guarnizione tappo (Kit Art. B 27/B)	Visualizza Prodotto
66	00412096	D 35	Getto minimo da 45	Visualizza Prodotto
67	00412197	D 229	Vite	Visualizza Prodotto
68	00412286	D 173	Guarnizione	Visualizza Prodotto
69	00412126	505	Guarnizione tappo (Kit Art. B 27/B)	Visualizza Prodotto
70	00412199	D 227	Pipetta tubo benzina	Visualizza Prodotto
71	00412200	D 194	Tirante	Visualizza Prodotto
72	00412021	D 218	Vite fissaggio vaschetta	Visualizza Prodotto
73	00412008	D 228	Filtro	Visualizza Prodotto
74	00412201	522	Guarnizione (Kit Art. B 27/B)	Visualizza Prodotto
75	00412202	D 201	Molla	Visualizza Prodotto
76	00412053	B 21	Cappuccio	Visualizza Prodotto
77	00412203	506	Guarnizione tappo (Kit Art. B 27/B)	Visualizza Prodotto
78	00412055	D 61	Vite con dado	Visualizza Prodotto
79	00412204		Coperchio vaschetta	Visualizza Prodotto
80	00412206	D 220	Valvola gas 70	Visualizza Prodotto
81	00412233		galleggiante	Visualizza Prodotto
82	00412206	D 224	Astina galleggiante	Visualizza Prodotto
83	00412124	D 222	Anellino fissa astina	Visualizza Prodotto
84	00412005	501	Guarnizione (Kit Art. B 27/B)	Visualizza Prodotto
85	00412207		Corpo carburatore MB23 BS-5 senza epuratore	Visualizza Prodotto
86	00412044	D 210	Polverizzatore 260B	Visualizza Prodotto
87	00412209	D 108	Getto massimo 108	Visualizza Prodotto
88	00412018	D 211	Tappo getto massimo	Visualizza Prodotto
89	00412222		Coperchietto distributore rubinetto miscela	Visualizza Prodotto
90	00412223			Visualizza Prodotto
91	00412224		Rondella elastica	Visualizza Prodotto
92	00412225	B 281	Guarnizione Rubinetto	Visualizza Prodotto
94	00412227		Raccordo con filtro e tubettoriserva	Visualizza Prodotto
95	00412228	523	Guarnizione	Visualizza Prodotto
95	00412229	473	OR rubinetto	Visualizza Prodotto
96	00412229		Guarnizione per raccordo	Visualizza Prodotto
97	00412230	521	Guarnizione superiore	Visualizza Prodotto
98	15016014		Tubetto di scarico per epuratore d'aria	Visualizza Prodotto
99	15056029	1018	Guarnizione	Visualizza Prodotto
100	15056090		Tubo di scarico con flangia	Visualizza Prodotto
101	72030008	B 67	Dado	Visualizza Prodotto
102	15056026		Morsetto per fissaggio tubo di scarico	Visualizza Prodotto
103	70490820	B 77	Vite	Visualizza Prodotto
104	15056120	M 192/C	Marmitta + fig.100-108-102-105-106	Visualizza Prodotto
105	15056028		Tappo filettato per ispezione marmitta	Visualizza Prodotto
106	19018023	M 313	Fascetta + fig. 107-110	Visualizza Prodotto
107	70360514	32	Vite	Visualizza Prodotto
108	15056110		Tubo di scarico per marmitta	Visualizza Prodotto
109	15070019	C 72	Tampone	Visualizza Prodotto
110	72000005	122	Dado	Visualizza Prodotto

TAVOLA VI - RAFFEDDAMENTO

1	15014001/2	E 408	Flangia e coperchio volano a fig. 2	Visualizza Prodotto
2	15014002		Coperchio a chiocciola per ventilatore	Visualizza Prodotto
3	15014020		Cuffia per ventilatore con guarnizione antibibrante	Visualizza Prodotto
4	15014010	E 437	Coperchio per ventola	Visualizza Prodotto
5	15014009	E 139	Anello di fissaggio coperchio	Visualizza Prodotto
6	15014005	14	Vite	Visualizza Prodotto
7	83120005	171	Rosetta elastica dentellata per vite fissaggio cuffia	Visualizza Prodotto
8	70360510	29	Vite fissaggio cuffia ventilatore	Visualizza Prodotto
9	83120008	87	Rosetta elastica dentellata per vite fissaggio cuffia	Visualizza Prodotto
10	70360814	56	Vite fissaggio cuffia ventilatore	Visualizza Prodotto
11	83100005	171	Rosetta elastica speciale per viti unione chiocciola e fissaggio chiocciola	Visualizza Prodotto
12	70330525	89	Vite fissaggio flangia a chiocciola per cuffia	Visualizza Prodotto
13	72060005	122	Dado per viti chiocciola	Visualizza Prodotto

TAVOLA VII - TELAIO E SOSPENSIONE

1	15050210		Telaio	Visualizza Prodotto
2	71670812	73	Grano fissaggio boccola sterzo	Visualizza Prodotto
3	15061022	T 273	Supporto	Visualizza Prodotto
4	72070016	T 44	Protezione	Visualizza Prodotto
5	1561023	776	Calotta	Visualizza Prodotto
6	15057005	T 218/X	Molla per cavalletto Inox	Visualizza Prodotto
6	15057005	T 218	Molla per cavalletto	Visualizza Prodotto
7	15057007	T 230	Tampone cavalletto	Visualizza Prodotto
8	15071002	C 18	Protezione	Visualizza Prodotto
9	15055021	B 110	Perno	Visualizza Prodotto
10	75710308	626	Ribattino	Visualizza Prodotto
11	15055050	C 502	Sportello	Visualizza Prodotto
12	15055060	C 133	Serratura + fig. 10	Visualizza Prodotto
13	15055056		Chiavi per serratura bauletto	Visualizza Prodotto
14	15055040	C 502	Sportello con gancio	Visualizza Prodotto
15	15055033	B 112	Perno	Visualizza Prodotto
16	15055059	C 65	Profilato (coppia)	Visualizza Prodotto
17	15050061		Rivetto fissaggio profilato sul costolone	Visualizza Prodotto
18	15057009	83	Spina	Visualizza Prodotto
19	15057020	T 213	Piedino (coppia+spine)	Visualizza Prodotto
20	15057010	T 210	Cavalletto	Visualizza Prodotto
21	15057008	T 212	Piastrina	Visualizza Prodotto
22	83120005	171	Rondella elastica	Visualizza Prodotto
23	70360510	31	Vite	Visualizza Prodotto
24	15050021	C 66	Tampone serbatoio	Visualizza Prodotto
25	70360825	66	Vite	Visualizza Prodotto
26	15050031	C 501	Supporto	Visualizza Prodotto
27	15050065	C 67	Tampone	Visualizza Prodotto
28	83120008	B 87	Rondella elastica	Visualizza Prodotto
29	72030008	B 66	Dado	Visualizza Prodotto
30	83100016	B 139	Rondella elastica	Visualizza Prodotto
31	72070016	B 138	Dado	Visualizza Prodotto
32	15058010	T 102/A	Ammortizzatore	Visualizza Prodotto
34	.15058030		Silentbloc per attacco inferiore molleggio	Visualizza Prodotto
35	.15058004		Molla superiore molleggio posteriore	Visualizza Prodotto
36	15058005		Anello spallamento molle	Visualizza Prodotto
37	15058006		Molla inferiore molleggio posteriore	Visualizza Prodotto
38	15058007		Anello spallamento molleggio	Visualizza Prodotto
39	15058008		Semi - anello di fermo spallamento	Visualizza Prodotto
40	15058040		Ammortizzatore semplice	Visualizza Prodotto
41	15055071	C 50	Tappo copriforo	Visualizza Prodotto

TAVOLA VIII - MANUBRIO - FORCELLA - TACHIMETRO

1	15061020		Parte inferiore manubrio	Visualizza Prodotto
2	15061030		Parte superiore manubrio	Visualizza Prodotto
3	15061008	L 208	Morsetto per manubrio	Visualizza Prodotto
4	15062007	643	Molla per piolo arresto volantino	Visualizza Prodotto
5	19062016	645	Piolo di arresto volantino	Visualizza Prodotto
6	15062005		Volantino per regolazione guaina	Visualizza Prodotto
7	71480612		Vite fissaggio supporto manopola DX	Visualizza Prodotto
8	15062004		Vite regolazione cavetti comando	Visualizza Prodotto
9	15062003	896	Spina per leva	Visualizza Prodotto
10	15062002	L 209	Perno per leva	Visualizza Prodotto
11	15063006	L 179	Leva destra per comando anteriore	Visualizza Prodotto
12	15062016	L 51	Manopola (paio)	Visualizza Prodotto
13	15063003	606	Rosetta di appoggio (Kit Art. L 24)	Visualizza Prodotto
14	115063005	L 140	Rondella di frizione (Kit Art. L 24)	Visualizza Prodotto
15	150063001		Supporto per leva freno anteriore	Visualizza Prodotto
16	15062030	L 199	Alberino	Visualizza Prodotto
17	19063006	L 203	Manicotto	Visualizza Prodotto
18	15062011	608	Boccola (Kit Art. L 24)	Visualizza Prodotto
19	15062013	B 183	Rondella spessore 0,4 mm:	Visualizza Prodotto
19	15062023	B 184	Rondella spessore 0,6 mm:	Visualizza Prodotto
20	15062012	L 188	Piastrina	Visualizza Prodotto
21	15022012	L 140	Occhiello	Visualizza Prodotto
22	73010043	180	Rosetta per viti fissaggio piastrine e occhielli	Visualizza Prodotto
23	70360412	58	Vite fissaggio piastrine e occhielli	Visualizza Prodotto
24	83100004	169	Rondella elastica	Visualizza Prodotto
25	15063004	L 186	Carrucola ottone	Visualizza Prodotto
26	83100005	151	Rondella	Visualizza Prodotto
27	15062015	B 160	Vite carrucola	Visualizza Prodotto
28	15061009	897	Vite speciale morsetto	Visualizza Prodotto
29	73010064	182	Rondella	Visualizza Prodotto
30	15061007		Gancetto ferma cavi elettrici	Visualizza Prodotto
31	15061011	818	Guarnizione manbrio	Visualizza Prodotto
32	15088003	644	Dischetto (Art. B 120)	Visualizza Prodotto
33	15088001	645	Piolo (Art. B 120)	Visualizza Prodotto
34	15062014	L 191	Carrucola in ottone	Visualizza Prodotto
35	15088002	643	Molla (Art. B 120)	Visualizza Prodotto
36	15088004		Grano di fissaggio serratura antifurto	Visualizza Prodotto
37	15088010	C 136/A	Antifurto	Visualizza Prodotto
38	15088005		Chiave per antifurto	Visualizza Prodotto
39	15062017	602	Collaretto di rasamento (Art. L 24)	Visualizza Prodotto
40	15062010		Manicotto cambio	Visualizza Prodotto
41	15062018	L 179/B	Leva sinistra per comando frizione	Visualizza Prodotto
42	15061005	B 316	Vite + dado fig. 54 - 55	Visualizza Prodotto
43	15061018	815	Ghiera per registro sterzo (Kit Art. T 53)	Visualizza Prodotto
44	15061019	775	Calotta (Kit Art. T 53)	Visualizza Prodotto
45	15061060	T 35/B	Gabbietta a sfere (superiore)	Visualizza Prodotto
46	15061021	779	Sede (Kit Art. T 53)	Visualizza Prodotto
47	73010064	181	Rosetta piana	Visualizza Prodotto
48	83110005	165	Rondella elastica dentellata	Visualizza Prodotto
49	72030005	122	Dado per viti fissaggio morsetto	Visualizza Prodotto
50	00611014	A 4	Tachimetro (120 k./h)	Visualizza Prodotto
51	15087002	E 303	Lampadina 12V 3W	Visualizza Prodotto
52	00611015	A 320	Portalampadina con cavetti	Visualizza Prodotto
53	15061006	B 316	Dado per vite fissaggio manubrio a fig.42 - 54 - 55	Visualizza Prodotto
54	83120010	166	Rondella elastica per vite serraggio manubrio a fig.53 - 55 - 42	Visualizza Prodotto
55	73150105	B 194	Ranella piana per fissaggio manubrio a fig. 42 - 53 - 54	Visualizza Prodotto
56	71450542	B 109	Vite fissaggiuo parte superiore manubrio	Visualizza Prodotto
57	00611018		Guarnizione	Visualizza Prodotto
58	00611012	A 328	Cornice contakm	Visualizza Prodotto
59	00611011	A 6	Vetro contakm	Visualizza Prodotto
60	00611013	A 322	Guarnizione	Visualizza Prodotto
61	83120003	160	Rondella elastica	Visualizza Prodotto
62	70880318	13	Vite	Visualizza Prodotto
63	00611016	A 7	Trasmissione da 2 mm. Completa (Fig.57- 64 - 65 - 66)	Visualizza Prodotto
64	00611017		Flessibile (Art. A 7)	Visualizza Prodotto
65	00613304		Ghiera (Art. A 7)	Visualizza Prodotto
66	00612107		Rondella spaccata (Art. A 7)	Visualizza Prodotto
68	15060020	T 35/C	Gabbietta a sfere parte inferiore	Visualizza Prodotto
69	19060028	777	Sede calotta inferiore per sterzo (Kit Art. T 53)	Visualizza Prodotto
70	15060023		Bussola	Visualizza Prodotto
71	15060030	T 49/B	Bussola di guida asta molla	Visualizza Prodotto
72	19060021	T 47	Molla per sospenzione anteriore	Visualizza Prodotto
73	.72060006	B 68	Dado fissaggio superiore ammortizzatore	Visualizza Prodotto
74	70330625	54	Vite fissaggio superiore ammortizzatore	Visualizza Prodotto
75	83120006	165	Rondella elstica per ammortizzatore	Visualizza Prodotto
76	19060290	T 237	Ammortizzatore ant. forcella (da 20 mm.) 175 TV	Visualizza Prodotto
77	15060016	876	Vite per ingrassatore (Kit Art.T 62)	Visualizza Prodotto
78	87020006	B 132	Ingrassatore (Kit Art.T 62)	Visualizza Prodotto
79	15060060/50	T 261	Leva DX (coppia) IN PREPARAZIONE	Visualizza Prodotto
80	15060032	B 100	Perno per attacco inferiore ammortizatore	Visualizza Prodotto
81	15060100	T 46	Tampone (Kit Art.T 46/K)	Visualizza Prodotto
82	.15060015	665	Perno per leva portaruota (Kit Art.T 62)	Visualizza Prodotto
83	19060090	T 47/B	Pistoncino con asta guida molle	Visualizza Prodotto
84	83120012	168	Rondella elastica per dadi perno leva (Kit Art.T 62)	Visualizza Prodotto
85	72070012	130	Dado per dadi perno leva portaruota (Kit Art.T 62)	Visualizza Prodotto
86	15060050/60		Leva SX (coppia) IN PREPARAZIONE	Visualizza Prodotto
87	19060017	T 49	Coppetta tenuta grasso	Visualizza Prodotto
88	15060014	666	Bussola (Kit Art.T 62)	Visualizza Prodotto
89	70360608	37	Vite (Kit Art.T 46/K)	Visualizza Prodotto
90	15060070	T 45	Tampone (Kit Art.T 46/K)	Visualizza Prodotto
91	.	A 302	Fondo serigrafato (120 km)	Visualizza Prodotto

TAVOLA X - IMPIANTO ELETTRICO - FANALERIA

1	15080005	E 36	Ghiera faro (CEV) + fig. 9 - 10	Visualizza Prodotto
2	15080009	E 42	Vetro “Innocenti” (CEV)	Visualizza Prodotto
3	15080006	E 40/B	Guarnizione per vetro fanale (CEV)	Visualizza Prodotto
4	15080007	E 56	Parabola (CEV)	Visualizza Prodotto
5	15080008	870	Molla ritegno portalampada (CEV)	Visualizza Prodotto
6	87652525	E 300	Lampadina 6V 25/25W	Visualizza Prodotto
7	15080030	877	Portalampada (CEV)	Visualizza Prodotto
8	15080004	E 301	Lampadina per luci 6V - 5 W	Visualizza Prodotto
9	15080002	B 98	Ranella sagomata per fissaggio fanale	Visualizza Prodotto
10	71480412	B 70	Vite fissaggio fanale frontale	Visualizza Prodotto
11	15080001	650	Spinetta per cavi	Visualizza Prodotto
12	15081200	E 429	Morsettiera	Visualizza Prodotto
13	15017006	L 114	Passacavo per cavo A.T.	Visualizza Prodotto
14	15083004	E 307	Lampadina 3W-6V per fanalino posteriore e stop	Visualizza Prodotto
15	19083090	E 39/B	Catadiottro a due colori	Visualizza Prodotto
16	15083005	B 189	Vite fissaggio Catadiottro (CEV)	Visualizza Prodotto
17	71160305		Vite fissaggio supporto elasticoper lambadine fanalino posteriore	Visualizza Prodotto
18	73010032		Rondella per vite fissaggio supporto elastico	Visualizza Prodotto
19	15083030	E 1	Supporto elastico per lambadine fanalino posteriore	Visualizza Prodotto
20	19083070	E 41	Fanalino completo (Cev)	Visualizza Prodotto
21	15083006	E 40/G	Guarnizione Grigia per fanalino	Visualizza Prodotto
21	15083006	E 40	Guarnizione Bianca per fanalino	Visualizza Prodotto
22	15083003	E 41/B	Traversino per ancoraggio fanalino	Visualizza Prodotto
23	15082050	E 142	Trecciola di massa per fanalino posteriore	Visualizza Prodotto
24	73020053	181	Rosetta piana per dadi fissaggio fanalino	Visualizza Prodotto
25	83100005	171	Ranella elastica per dadi fissaggio fanalino	Visualizza Prodotto
26	72030005	122	Dado fissaggio fanalino posteriore	Visualizza Prodotto
27	15081023	C 3	Passacavo per fanalino posteriore	Visualizza Prodotto
27	5080030	877	Lampadina Cev	Visualizza Prodotto
28	15082030	E 410	Trecciola di massa	Visualizza Prodotto
28	15082030	E 410	Trecciola di massa Bobina-telaio	Visualizza Prodotto
29	1508240		Trecciola di massa Telaio-motore	Visualizza Prodotto
30	.	E 110	Impianto elettrico	Visualizza Prodotto

TAVOLA XI - APPARECCHIATURE ELETTRICHE

1	15010080		Flangia volano magnete	Visualizza Prodotto
2	15010005	1023	Guarnizione (Kit guarnizioni Art. M 171)	Visualizza Prodotto
3	83100006	B 88	Rondella elastica	Visualizza Prodotto
4	15010034	53	Vite fissaggio flangia	Visualizza Prodotto
5	00811403		Base con perno a fig. 7	Visualizza Prodotto
6	00811404		Rosetta per perno contatto mobile	Visualizza Prodotto
7	00811310		Perno per base	Visualizza Prodotto
8	00811405		Bobina B.T. Luce e carica batteria	Visualizza Prodotto
9	00086007	E 251	Condensatore Filso	Visualizza Prodotto
10	00811406		Feltrino ingrassatore	Visualizza Prodotto
11	00811353		Scatoletta per Feltrino ingrassatore	Visualizza Prodotto
12	00811360		Vite per Bobina B.T. Luce e carica batteria	Visualizza Prodotto
13	8311004	169	Rosetta per condensatore	Visualizza Prodotto
14	00811380	26	Vite fissaggio Condensatore	Visualizza Prodotto
15	73010032		Rosetta piana per fissaggio capocorda	Visualizza Prodotto
16	00811223		Dado per fissaggio capocorda	Visualizza Prodotto
17	0011407		Capocorda	Visualizza Prodotto
18	811408	E 409	Ventola volano	Visualizza Prodotto
18	00811408		Parte rotante completa di ventola	Visualizza Prodotto
19	00811312		Anello speciale per contatto mobile	Visualizza Prodotto
20	00811313		Rosetta piana per contatto mobile	Visualizza Prodotto
21	00811409		Vite per capo corda	Visualizza Prodotto
22	00811313		Rosetta isolante per capocorda	Visualizza Prodotto
23	00811411	E 245	Gruppo contatti Filso (con Fig. 15 - 16 - 21 - 22 - 23 - 26)	Visualizza Prodotto
24	00811354		Vite per fissaggio squadretta	Visualizza Prodotto
25	00811288		Rosetta piana per fissaggio squadretta	Visualizza Prodotto
26	00811411		Vedi ruttore completo (Art. E 245)	Visualizza Prodotto
27	00811355	58	Vite per Bobina B.T. Alimentazione	Visualizza Prodotto
28	0011345		Rosetta dentellata per Bobina B.T.	Visualizza Prodotto
29	00811412		Bobina B.T. Alimentazione	Visualizza Prodotto
30	70850514	14	Vite per fissaggio volano magnete	Visualizza Prodotto
31	83100005	151	Rosetta elastica speciale	Visualizza Prodotto
32	72000005	122	Dado per vite Bobina B.T.	Visualizza Prodotto
33	15017007	1012	Guarnizione per presa Bobina B.T. (Kit guarnizioni Art. M 171)	Visualizza Prodotto
34	15017030	E 144/B	Presa di corrente B.T.	Visualizza Prodotto
35	83100004	150	Rosetta elastica per viti fissaggio presa B.T.	Visualizza Prodotto
36	70850412	25	Vite fissaggio presa B.T.	Visualizza Prodotto
37	15017003	E 111	Cappuccio protezione presa B.T.	Visualizza Prodotto
38	71010408	16	Vite fissaggio interruttore Stop	Visualizza Prodotto
39	15081260	E 430	Interruttore stop al pedale	Visualizza Prodotto
40	15081026	E 431	Protezione interruttore stop al pedale	Visualizza Prodotto
41	71450322	203	Vite fissaggio devio luci	Visualizza Prodotto
42	15081230	122	Devioluci + fig. 41	Visualizza Prodotto
43	15081220	E 64/B	Quadretto (con sportello) + fig. 44 - 45	Visualizza Prodotto
44	15081032	E 2/B	Protezione gomma per quadretto (Art. E 64/B)	Visualizza Prodotto
45	15088005		Chiave per quadretto (Art. E 64/B)	Visualizza Prodotto
46	71013510	29	Vite fissaggio avvisatore acustico	Visualizza Prodotto
47	83120035	151	Rondella elastica per viti fissaggio avvisatore acustico	Visualizza Prodotto
48	15081240	E 66/D	Avvisatore acustico a CC	Visualizza Prodotto
49	15081024	843	Guarnizione antivibrante	Visualizza Prodotto
50	15081250	E 426	Gruppo Regolatore Batteria + fig.56	Visualizza Prodotto
51	73170064	165	Rondella elastica per randrizzatore	Visualizza Prodotto
52	72000006	123	Dado per randrizzatore	Visualizza Prodotto
53	87200005	834	Fusibile da 5 Ampère per randrizzatore	Visualizza Prodotto
54	72030006	123	Dado.per fissaggio supporto batteria	Visualizza Prodotto
55	73170064	165	Rondella elastica per fissaggio supporto batteria	Visualizza Prodotto
56	15081180	E 423	Supporto batteria + fig.65-66-67	Visualizza Prodotto
57	15081021	E 432	Tappeto	Visualizza Prodotto
58	15082020	E 143	Trecciola	Visualizza Prodotto
59	15081170	E 403	Batteria + fig. 64	Visualizza Prodotto
60	82078009	E 122	Dado per morsetto batteria	Visualizza Prodotto
61	73170043	170	Rondella elastica per morsetti batteria	Visualizza Prodotto
62	73020043	180	Rondella piana per morsetti batteria	Visualizza Prodotto
63	70360410	58	Vite per morsetti batteria	Visualizza Prodotto
64	15081027		Coperchio batteria (Art. E 403)	Visualizza Prodotto
65	70880430	27	Vite per cinghia fissaggio batteria	Visualizza Prodotto
66	15081031	880	Cilindretto forato per fascetta batteria	Visualizza Prodotto
67	15081029	879	Cilindretto filettato per fascetta batteria	Visualizza Prodotto
68	15082001	E 107	Cappuccio protezione morsetti batteria e	Visualizza Prodotto
69	00811384	E 141	Bobina A.T. Bachelite	Visualizza Prodotto
70	83120004	169	Rondella elastica	Visualizza Prodotto
71	70300418	61	Vite fissaggio Bobina A.T. Filso	Visualizza Prodotto
72	15017008	842	Supporto antivibrante per bobina A.T.	Visualizza Prodotto
73	15017009		Distanziale fissaggio Bobina A.T.	Visualizza Prodotto
74	72030004	121	Dado per viti fissaggio supporto antivibrante al telaio	Visualizza Prodotto
75	15017040	E 321	Candela	Visualizza Prodotto
76	15017040		Vite per attacco rapido	Visualizza Prodotto
77	15017070	E 112	Attacco rapido	Visualizza Prodotto
78	15017005		Cavo A.T. candela (fino al motore n. 1500)	Visualizza Prodotto
78	15017013	E 411	Cavo A.T. candela (dal motore n. 1501)	Visualizza Prodotto

TAVOLA XII - CARROZZERIA

1	15050090		Pedana con scudo	Visualizza Prodotto
2	71480512	219	Vite fissaggio frontale allo scudo e mascherina (Kit. Art. B 172)	Visualizza Prodotto
3	15050066	B 97	Borchia per scudo (Kit. Art. B 172)	Visualizza Prodotto
4	83120005	151	Rondella elastica (Kit. Art. B 172)	Visualizza Prodotto
5	70910512	32	Vite fissaggio scudo al telaio e parafango (Kit. Art. B 172)	Visualizza Prodotto
6	15050220		Frontale con spia a fig. 7	Visualizza Prodotto
7	15050068	E 50/B	Spia verde per luci di città	Visualizza Prodotto
8	15050080	C 79	Kit 4 tappeti pedana	Visualizza Prodotto
8	15050070		Tappetino SX per pedana e scudo (Kit. Art. C 74)	Visualizza Prodotto
9	83120006	172	Rondella elastica (Kit. Art. B 172)	Visualizza Prodotto
10	70300620	51	Vite fissaggio frontale al telaio (Kit. Art. B 172)	Visualizza Prodotto
11	73010064	182	Rondella piana perfissaggio frontale al telaio	Visualizza Prodotto
12	19060160	C 508	Parafanghino interno	Visualizza Prodotto
13	70330650	67	Vite fissaggio parafanghino alla forcella	Visualizza Prodotto
14	73170064	172	Rondella elastica per vite fissaggio parafanghino	Visualizza Prodotto
15	72030006	123	Dado per vite fissaggio parafanghino	Visualizza Prodotto
16	15060039	C 78	Tampone parafanghino	Visualizza Prodotto
17	73010053	181	Rondella piana per viti fissaggio parafango (Kit. Art. B 172)	Visualizza Prodotto
18	70360514	32	Vite fissaggio parafango al frontale (Kit. Art. B 172)	Visualizza Prodotto
19	70300520	34	Vite fissaggio parafango allo scudo (Kit. Art. B 172)	Visualizza Prodotto
20	15050062	C 75	Profilato contorno scudo (coppia)	Visualizza Prodotto
21	15050047/6	C 76	Guarnizioni frontale (3 pz.)	Visualizza Prodotto
21	15050047		Guarnizione DX fra frontale scudo e parafango	Visualizza Prodotto
21	15050046		Guarnizione SX fra frontale scudo e parafango	Visualizza Prodotto
22	15050049		Guarnizione fra parafango e frontale	Visualizza Prodotto
23	15050060	C 410	Parafango	Visualizza Prodotto
24	15050064/3	C 291	Puntalino con vite	Visualizza Prodotto
24	15050063		Semipuntalino esterno fermo profilato	Visualizza Prodotto
25	15050064		Semipuntalino interno fermo profilato	Visualizza Prodotto
26	70910416	22	Vite fissaggio puntalino	Visualizza Prodotto
27	15050080		Tappetino DX per pedana e scudo (Kit. Art. C 74)	Visualizza Prodotto
28	72030005	122	Dado per prigioniero fissaggio scudo al telaio (Kit. Art. B 172)	Visualizza Prodotto
29	15050052	C 73	Ranella antivibrante (Kit. Art. B 73/K)	Visualizza Prodotto
30	15050053		Pedanina DX	Visualizza Prodotto
31	15050180		Tappetino DX sulla pedanina (Kit. Art. C 74)	Visualizza Prodotto
32	15055047	C 252	Anello di tenuta cappuccio	Visualizza Prodotto
33	15055046	C 70	Cappuccio protezione ganci	Visualizza Prodotto
34	15055043	689	Scodellino appoggio molle	Visualizza Prodotto
35	00860012	E 427	Coperchietto (Dansi)	Visualizza Prodotto
35	15055042	C 258/B	Molla di pressione per ganci	Visualizza Prodotto
36	15055045	690	Scodellino per tenuta cappucci	Visualizza Prodotto
37	15055044	687	Cursore gancio cofano	Visualizza Prodotto
38	15055041	C 287	Maniglia DX + fig. 39 - 40 (dalla macchina motore n. 2006)	Visualizza Prodotto
38	15055041		Maniglia DX + fig. 39 - 40 (fino alla macchina motore n. 2005)	Visualizza Prodotto
39	71420614	225	Vite fissaggio maniglie (dalla macchina motore n. 2006)	Visualizza Prodotto
39	15055048		Grano fissaggio maniglie (fino alla macchina motore n. 2005)	Visualizza Prodotto
40	83130006	163	Ranella conica elastica (dalla macchina motore n. 2006)	Visualizza Prodotto
41	15055160		Vedi gancio DX completo a fig. 49 (2005)	Visualizza Prodotto
41	15055150/60		Coppia Ganci Completi + fig.34-35-36-37 (2005)	Visualizza Prodotto
41	15055190		Vedi gancio DX completo a fig. 49 (2006)	Visualizza Prodotto
42	74410328		Copiglia per ganci	Visualizza Prodotto
43	15055100	C 449	Cofano Destro (150LI ADATTABILE)	Visualizza Prodotto
44	15055090	C 448	Cofano Sinistro (150LI ADATTABILE)	Visualizza Prodotto
45	15083002	C 83/A	Tamponi portatarga (3 pezzi)	Visualizza Prodotto
46	15083001	C 288/B	Portatarga	Visualizza Prodotto
47	071300522	220	Vite per fissaggio portatarga	Visualizza Prodotto
48	15055070	C 205	Parafango posteriore	Visualizza Prodotto
49	15055190		Gancio DX completo (dalla macchina motore n. 2006)	Visualizza Prodotto
49	15055160		Gancio DX completo (fino alla macchina motore n. 2005)	Visualizza Prodotto
49	15055150		Gancio SX completo (fino alla macchina motore n. 2005)	Visualizza Prodotto
49	15055180		Gancio SX completo (dalla macchina motore n. 2006)	Visualizza Prodotto
50	15055180/90	C 293/B	Coppia Ganci Completi + fig.34-35-36-37 (2006)	Visualizza Prodotto
50	15055150/60		Vedi gancio SX completo a fig. 49 (2006)	Visualizza Prodotto
51	15055039		Maniglia SX + fig. 39 - 40 (fino ala macchina motore n. 2005)	Visualizza Prodotto
51	15055036	C 287	Maniglia SX + fig. 39 - 40 (dalla macchina motore n. 2006)	Visualizza Prodotto
52	15086008	847	Piastrina di sicurezza (Kit. Art. B 157/A)	Visualizza Prodotto
53	15086006	846	Piastrina (Kit. Art. B 157/A)	Visualizza Prodotto
54	15086007	882	Tirante per bauletto (Kit. Art. B 157/A)	Visualizza Prodotto
55	15086017	883	Tirante per bauletto (Kit. Art. B 157/A)	Visualizza Prodotto
56	15086012	C 74/B	Guarnizione per bauletto	Visualizza Prodotto
57	15086010	C 506	Bauletto	Visualizza Prodotto
58	15086011		Guarnizione per bauletto (Art. C 74/B)	Visualizza Prodotto
59	15050170		Tappetino SX sulla pedanina (Kit. Art. C 74)	Visualizza Prodotto
60	15050054		Pedanina SX	Visualizza Prodotto
61	15086016	B 128	Molla con piastrina	Visualizza Prodotto
62	15086015		Piastrina	Visualizza Prodotto
63	15086009	C 74	Tampone per bauletto	Visualizza Prodotto
64	15050059/8	C 71	Guarnizioni mascherina (coppia)	Visualizza Prodotto
65	15050057	C 436	Mascherina di raccordo	Visualizza Prodotto
66	15050058		Guarnizione per mascherina di raccordo (Art. C 71)	Visualizza Prodotto
67	15050061	843	Guarnizione (Art. C 73/K)	Visualizza Prodotto
71	.19050083	C 292/B	Mascherina claxon	Visualizza Prodotto
72	.71480410	205	Vite per mascherina	Visualizza Prodotto

TAVOLA XIII - COMANDI

1	15059030/A	L 107/A	Cavo con guaina comando freno posterioreTrasmissione freno post. 175 TV 1° Primissima Serie	Visualizza Prodotto
1	15059030	L 107	Kit cavi e guaine completo (nylon) Tav.fig.1,+ fig.7, + fig.13, + fig.15, - Tav.5 fig.34	Visualizza Prodotto
2	15059015	L 87	Registro freno post. + fig.3	Visualizza Prodotto
3	15059016		Dado bloccaggio per detto	Visualizza Prodotto
4	15032022		Dado per regolazione comando cambio	Visualizza Prodotto
5	15032021	L 210	Registro per cavi comando cambio + Fig. 4	Visualizza Prodotto
6	15032025	L 211	Capsula ferma guaina Cilindretto completo	Visualizza Prodotto
7	15032080	L 107	Cavo con guaina comando cambio (Kit guaine e cavi Art. L 107)	Visualizza Prodotto
8	15022008	L 115	Cilindretto completo	Visualizza Prodotto
9	15022011		Dischetto per bloccaggio cavo comando	Visualizza Prodotto
10	15022009		Grano esagono	Visualizza Prodotto
11	15059021	L 212	Supporto cavo freno posteriore	Visualizza Prodotto
12	15022007	L 213	Registro frizione	Visualizza Prodotto
13	15022020	L 107	Cavo con guaina comando frizione (Kit Art. L 107)	Visualizza Prodotto
14	15059009	L 71	Capsula ferma guaina	Visualizza Prodotto
15	15015030	L 107	Cavo completo comando gas (Kit Art. L 107)	Visualizza Prodotto
16	15059004	C 295/C	Molla richiamo pedale freno posteriore	Visualizza Prodotto
17	15059014	L 85	Pernetto per tiranti freno posteriore	Visualizza Prodotto
18	15059012	L 90	Tirante comando freno posteriore	Visualizza Prodotto
19	15059003	C 82	Protezione per pedale freno posteriore	Visualizza Prodotto
20	15059006	189	Rosetta guida molla per leva freno posteriore (Kit Art. B 182)	Visualizza Prodotto
21	15059013	L 84	Perno passacavo per comando freno posteriore	Visualizza Prodotto
22	83110010	155	Rondella elastica dentellata per perno	Visualizza Prodotto
23	72070010	126	Dado per perno	Visualizza Prodotto
24	83010601	182	Rondella piana per pernetto	Visualizza Prodotto
25	74401522	110	Copiglia per pernetto	Visualizza Prodotto
26	87020006	B 132	Ingrassatore	Visualizza Prodotto
27	73260012	242	Anello elastico per leva freno posteriore (Kit Art. B 182)	Visualizza Prodotto
28	83011201	E 182	Rosetta di spallamento per leva freno posteriore (Kit Art. B 182)	Visualizza Prodotto
29	15059005	C 329	Bussola per leva freno posteriore	Visualizza Prodotto
30	15059010	L 174/C	Pedale freno posteriore	Visualizza Prodotto
31	15065007		Ghiera per regolazione freno anteriore	Visualizza Prodotto
32	15065005		Barilotto (Art. L 109)	Visualizza Prodotto
32	15065020	L 109	Morsetto registrabile completo di fig.32 - 33 - 34 -35 - 36 - 37	Visualizza Prodotto
33	15065006		Molla per vite di regolazione freno anteriore	Visualizza Prodotto
34	15065004		Vite per attacco cavo e regolazione freno anteriore	Visualizza Prodotto
35	70360309		Vite fissaggio molla	Visualizza Prodotto
35	70360512		Vite per bloccaggio piastrina fune acciaio freno anteriore	Visualizza Prodotto
36	83120005		Rosetta elastica dentellata per vite	Visualizza Prodotto
36	73010032		Rondella piana per vite a fig. 35	Visualizza Prodotto
37	15065008		Piastrina tenuta fune acciaio freno anteriore	Visualizza Prodotto
37	00860011		Capo corda con cavetto	Visualizza Prodotto
38	15065030	L 107	Cavo con guaina comando freno anteriore Cavo con guaina comando cambio (Kit guaine e cavi Art. L 107)	Visualizza Prodotto
39	15065009	L 207	Supporto cavo freno anteriore	Visualizza Prodotto
40	15065011		Protezione in gomma	Visualizza Prodotto
41	15059022	L 112	Protezione (Kit Art. L 111)	Visualizza Prodotto
42	15017006	L 114	Passacavo	Visualizza Prodotto

TAVOLA XIV - ACCESSORI

0	.	C 341	Copertina sella lunga	Visualizza Prodotto
1	.	C 370	Sella completa con maniglia	Visualizza Prodotto
2	15055170	C 262	Maniglia passeggero con attacchi	Visualizza Prodotto
3	15055014	C 392	Mascherina + fig. 4	Visualizza Prodotto
4	71480418	210	Vite Fissaggio mascherina	Visualizza Prodotto
5	15055015	891	Piastrina filettata per fissaggio mascherina	Visualizza Prodotto
6	70360822	B 77	Vite fissaggio sella (Kit viti Art. B 318)	Visualizza Prodotto
6	70360822	B 312	Kit viti/dadi/ranelle fissaggio selle - (Tav.14 8xfig.27, 8xfig.6, 8xfig.7, 8xfig.8)	Visualizza Prodotto
7	19055056	B 122	Rondella di spessore (Kit viti Art. B 318)	Visualizza Prodotto
8	83100008	B 87	Ranella elastica (Kit viti Art. B 318)	Visualizza Prodotto
9	83100004		Rondella elastica per dadi fissaggio fregi e targhette	Visualizza Prodotto
10	72060004		Dado per fissaggio fregi e targhette	Visualizza Prodotto
11	15055051		Fregio per fiancata DX	Visualizza Prodotto
12	15055054	C 163	Scritta “175TV” per fiancata	Visualizza Prodotto
13	15055049		Fregio per fiancata SX	Visualizza Prodotto
13	15055049/51	C 164/B	Coppia fregi “Lambretta” cromati	Visualizza Prodotto
14	15050160	C 157	Scritta “Lambretta”	Visualizza Prodotto
15	15050500	C 160/B	Scritta “175TV” Scudo frontale	Visualizza Prodotto
16	15050071	C 161	Scudetto frontale	Visualizza Prodotto
17	15050069	B 99	Piastrina per targhetta e fregi fiancate	Visualizza Prodotto
18	15086230	A 140	Borsa per attrezzi	Visualizza Prodotto
19	15086061	867	Chiave doppia 8/10 (Kit attrezzi Art. B 210)	Visualizza Prodotto
20	42986023	866	Cacciavite (Kit attrezzi Art. B 210)	Visualizza Prodotto
21	19086067	865	Chiave 10 mm (per tappi con esagono incassato) (Kit attrezzi Art. B 210)	Visualizza Prodotto
22	19986220	B 208	Chiave per candela (Kit attrezzi Art. B 210)	Visualizza Prodotto
23	15086059	884	Chiave d0oppia 27/14 (per dato e ruota posteriore) (Kit attrezzi Art. B 210)	Visualizza Prodotto
24	15086063		Limetta (per contatti ruttore magnete) (Kit attrezzi Art. B 210)	Visualizza Prodotto
25	5086066	875	Chiave 3,5 mm (per grano cavo comando frizione) (Kit attrezzi Art. B 210)	Visualizza Prodotto
26	15090001	C 218/B	Decalcomania istruzioni rodaggio	Visualizza Prodotto
27	72030008	B 67	Dado (Kit viti Art. B 318)	Visualizza Prodotto
28	19086240	B 206	Cavalletto alza ruota (Kit attrezzi Art. B 210)	Visualizza Prodotto
28	19086240	B 210	Kit attrezzi - (Tav.14 1xfig.19, 1xfig.20, 1xfig.21, 1xfig.22, 1xfig.23, 1xfig.28, 1xfig.25)	Visualizza Prodotto

Attenzione!
Non abbiamo trovato vernici per questo modello. Riprova o contattaci telefonicamente.

Lambretta TV 175 1 Serie
Seconda versione Gennaio 1958 - Giugno 1958

Particolari di identificazione 175 TV:

Seconda versione fino Giugno 1958

Frontale con griglia claxon smontabile, cuscinetto a rulli albero motore lato volano, parafango al cavalletto.

COLORI sistema Lechler: Avorio 8028.

Schema colorazione:

Dati di manutenzione:

Miscela 175 TV 6% - candela filetto lungo 225/240 scala Bosch Olio motore: 175TV sae 30 1.000 cc, Carburatore (175TV) MA23BS5 getto max 105 getto min. 40 valvola 70 Anticipo accensione 175 TV 26°-28° 32-33 mm sulla circonferenza del volano.
